RRDE-8A 旋轉環盤電極裝置-密封測試系統

電話:

  • 產品描述
  • 后背控制和連接
  • 與電位儀的連接方法
  • 電解池的連接
  • 氣接口連接
  • 電極安裝
  • 前面板各部件
  • RRDE-8A旋轉環盤電極裝置是在RRDE-6A的基礎上,采用旋轉軸和電解池獨特的密封接觸設計,配合氟膠圈密封的電解池,實現近乎完美的測試系統的密封效果。電解池可以根據客戶需求定制。電解池有單層和雙層,雙層可水浴控溫。

    2.1.1特點

    1.外形設計緊湊,易于操作
    2.RRDE電極頭種類:Pt/Pt、 GC/Pt等
    3.電極旋轉及吹掃氣體功能可遙控可手動控制.
    4.電解池引線可直接連接到任何恒電位儀
    5.RRDE和RDE電極頭可互換
    6.轉速范圍50~9000rpm(使用DRE時建議使用2000-3000rpm或更低的轉速)
    7.液晶顯示旋轉速度和吹掃時間.
    8吹掃氣路閥門的ON/OFF的定時控制(可設置4999秒).
    9.轉軸與電機之間使用軟連接,有效消除了電機噪音對轉軸的干擾
    10軸組件的內外軸之問使用聚四氟乙烯材料來降低噪音干擾
    11.旋轉部位在電解池內部,可在旋轉過程中保持整個體系的完全密封
    12.環盤電極頭收集效率42.4%
    13.RRDE電極頭盤環間距:500μm

    2.1.2技術參數


    轉速范圍

    50 -9,000 rpm

    轉速穩定度

    50 rpm~1000 rpm 轉速誤差< 2%
    1001 rpm以上轉速誤差< 0.3%

    環/盤間絕緣電阻

    >10 MΩ

    電極到引腳間接觸電阻

    電機轉軸

    優質不銹鋼 (高強度,耐磨損,耐腐蝕)

    電機馬達

    12 v, 無鐵芯核心,低慣性直流同服電機

    電源

    12V DC 直流電源

    遙控方式

    1V電壓對應1000rpm的轉速
    馬達和吹掃氣回路的ON/OFF 均由TTL電平信號
    或繼電器輸入到背板連接口進行控制

    尺寸(長x寬x高)

    206 x(底座: 245,主體: 160) x 400 mm

    重量

    5 kg

    使用溫度

    10 - 50°C

    使用相對濕度

    80%

    進氣壓力

    最大5 psi (34 KPa)

    遙控控制

    1V電壓對應于1000rpm
    馬達ON/OFF TTL 繼電器輸入到后面板連接
    吹掃氣ON/OFF TTL或繼電器輸入到后面板連接



  • 2.2.后背板控制和連接:

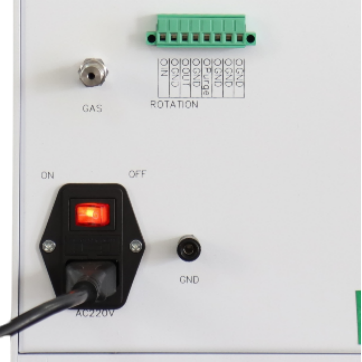

    圖2-1 后背面板中各部件的名稱:

    1.遠程控制連接端口
    2.電源線插口
    3.接地端子
    4.測量池吹掃進氣連接口
    (用于和外接氣源的輸氣管連接。) 注意: 最大進氣壓力為5 psi

  • 2.3.RRDE-8A與電位儀的連接方法
    同RRDE-6A方法同。

  • 2.4.電解池的連接

    參比電極和對電極信號線從恒電位儀延伸出來。線接頭為按壓式夾頭,只需將夾頭夾到對應的電極引針上就完成連接了(圖4.1)。鱷魚夾的顏色對應其連接的各個不同的電極。
    環電極和圓盤電極的信號接口在面板左側。

    圖4.1電解池與RRDE-8A



    導線夾頭顏色

    電極

    綠色

    圓盤電極

    白色

    參比電極

    紅色

    對電極

    黃色

    環電極

  • 2.5.氣體進口連接

    圖5.1 RRDE-8A 氣體進口連接

    RRDE-8A帶有2mm外徑的聚乙烯管和氣體管線接頭。接頭的一端插入RRDE-8A后側的GAS  接口端。要接氣體管線,只需將接頭接入即可(參見圖5.1)。
    聚四氟乙烯管的開口端連接到一個穩定的供氣源,入口氣體壓力不得超過5psi。
    若要從RRDE-8A上取下連接的氣管,只要左旋接口帽,然后將接頭連同氣管一起從RRDE-8A的氣體接口端子上拔下。

    吹掃氣管線連接:
    RRDE-8A具有用惰性氣體吹掃樣品溶液的能力。吹掃氣處理通常是用氮氣或氮氣通入溶液,鼓泡法去溶解氧。吹掃氣管線由聚四氟乙烯杯蓋中的2根聚四氟乙烯小管構成。
    有黑色標簽的為保護氣管,氣管出口應在樣品的液面以上的位置,另外一個應該被浸入到樣品溶液中,如果需要的話,可以通過移動黑色標簽的位置,并調整保護氣管的長度。

  • 2.6.電極安裝
    在拆裝電極前,應先將RRDE-8A裝置的電源關閉,各個電極(參比電極,對電極,環/盤電極)上所有電極與電位儀連接的引線應該先行拆除。然后沿逆時針方向擰松白色聚四氟乙烯板塊上的亮色手緊螺絲,將馬達電機和旋轉軸組件整體向上移動至旋轉工作電極位于電解池蓋的上方,并擰緊聚四氟乙烯板塊上的亮色手緊螺絲,固定好位置。接著按順時針方向轉動馬達電機的旋轉軸組件至180度左右的位置。工作電極是通過擰轉連接在旋轉軸組件上的。圓盤電極通過裝在轉軸先端的接觸頂針與盤轉軸接觸傳導電流。接觸頂針嵌在內里,手碰觸不到,避免了操作時誤碰觸的危險。小心地將電極從轉軸上逆時針方向擰開,即可拆下工作電極。

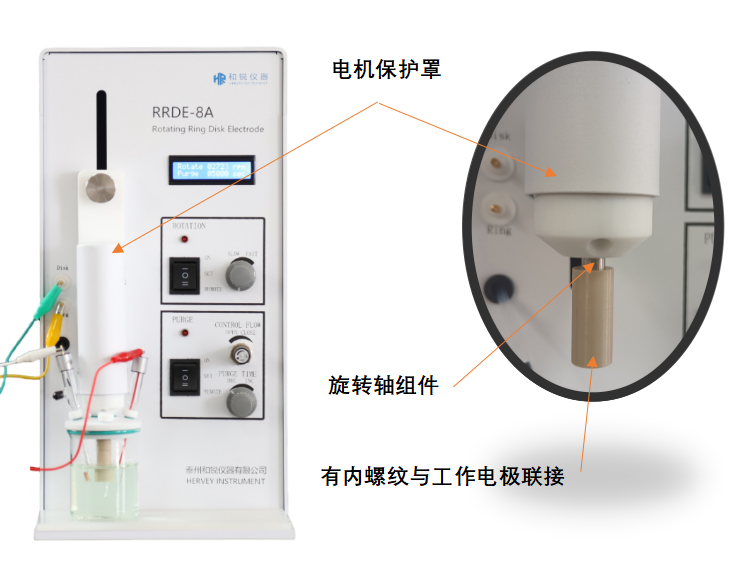

    圖6-1 從RRDE-6A的馬達-旋轉軸組件上拆下工作電極

  • 2.7.RRDE-8A前面板上各部件的名稱

    RRDE-8A Rotating Ring Disk Electrode

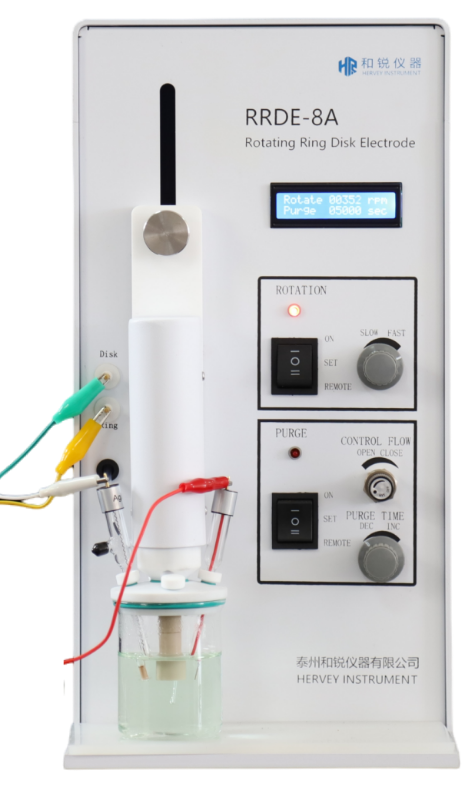

    圖7.1前面板

    1.液晶數碼顯示屏
    2.旋轉功能 LED指示燈:無論是遙控或手動控制,只要旋轉處于開啟狀態,該LED指示燈就點亮
    3.旋轉控制開關(ON/Set,/Remote)
    4..轉速調節旋鈕
    5.吹掃功能的LED指示燈:無論是遙控或手動控制,只要吹掃功能處于開啟狀態,該LED指示燈就點亮
    6.吹掃氣控制開關(ON/Set,/Remote)
    7.吹掃氣流大小調節旋鈕
    8.吹掃時間調節旋鈕
    9.電機軸組件
    10.參比電極
    11.對電極
    12.吹掃氣管
    13.聚四氟乙烯杯蓋
    14.工作電極
    15.試樣池杯
    16.硅膠墊板(205X90)
